所謂“分地”是指在設計印制電路板時首先應根據不同的電源電壓、數字電路和模擬電路、高速電路和低速電路以及大電流電路和小電流電路來分別布設地線分地的主要目的就是為了防止共地線阻抗耪合干擾。

根據電路功能模塊進行“分地”設計時的一般原則是：

①低頻電路的地應盡量采用單點并聯接地，或采用部分串聯后再并聯接地；

②高頻電路宜采用多點串聯接地，地線應短而粗；

③高頻元件周圍盡量用柵格狀大面積地箔。

若印制電路板上既有邏輯電路又有線性電路，應使它們盡量分開。低頻電路的地應盡量采用單點并聯接地，實際布線有困難時可部分串聯后再并聯接地。高頻電路宜采用多點串聯接地，地線應短面粗，高頻元件周圍盡量用柵格狀大面積地箔。

（2）接地線應盡量加粗

如果接地線采用很細的印制導線，則接地電位隨電流的變化而變化，從而降低了抗噪性能。因此應將接地線盡可能加粗，并且至少使它能通過三倍于印制電路板上的允許電流。當然，如有可能，接地線應在2mm一3mm以上。

（3）數字電路接地線構成閉環電路

對于在印制電路板上只數字電路所構成，則其接地電路應布成圓環路形式，這樣一般能提高抗噪聲能力。

（4）接地與信號環路

控制地層或信號返回環路是印制電路板上的EMI抑制的一個最重要的設計考慮。必須認真分析每一個與射頻噪聲電子電路產生的射頻電流相關的地單點連接，如在印制電路板地與底板大地之間的機械固定等。一般總是把高速的邏輯器件及振蕩器安排

云端科技不斷創新。目前，我們現有的防水連接器產品型號齊全，庫存充足。并且持有相關證書。連接器系列有：

工業類防水連接器系列

適用于工業自動化設備，影視燈光音響設備及工程。比如：注塑機、擠出機、發電設備、包裝機械（熱收縮包裝機）空調機組、照明燈具、能源發電、冷藏集裝箱等。

led安防類防水連接器系列

適合各種LED產品的室外應用連接，如LED燈條、LED聚光照明、LED洗墻景觀照明、LED廣告牌照明、LED泛光照明、LED街道照明和LED戶外顯示屏等。

戶外防水連接器系列

戶外防水連接器用于電纜連接需要防水的地方接頭處使用，常用于大功率燈具，比如：洗墻燈、戶外射燈、橋梁隧道燈、路燈、野外勘探設備、大型電子顯示屏等。

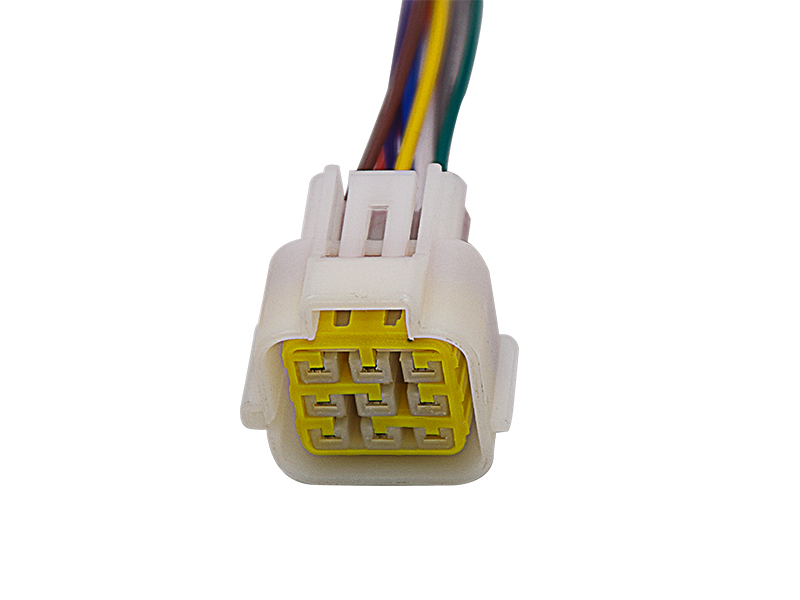

汽車專用防水連接器系列
