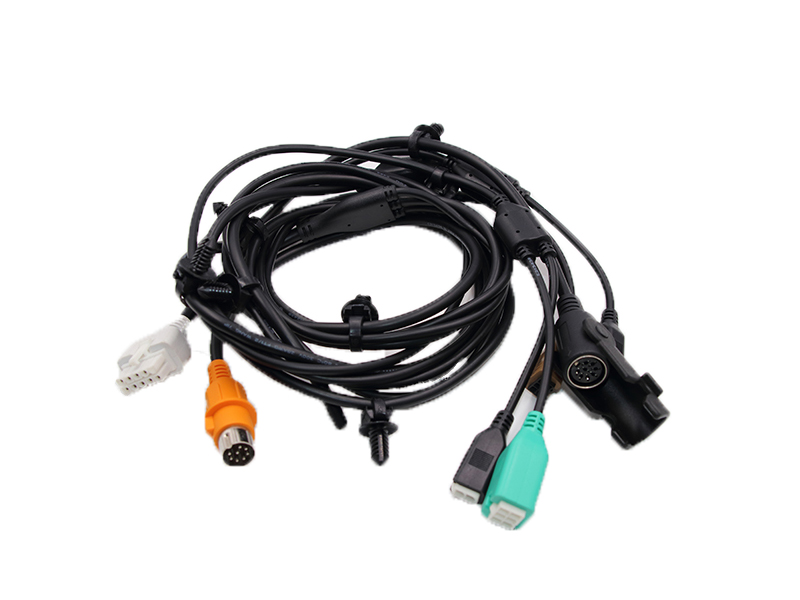

什么是汽車電線，汽車線束？汽車電線又稱低壓電線，它與普通家用電線是不一樣的。普通家用電線導體結構是銅質單芯電線，而汽車電線導體都是多股銅絲絞合而成，銅絲的外徑很小，細如毛發，幾條乃至幾十條軟銅線包裹在塑料絕緣（聚氯乙烯）內，柔軟而不容易折斷。汽車線束是汽車電路的網絡主體，沒有線束也就不存在汽車電路。線束是指由銅材沖制而成的接觸件端子（連接器）與汽車電線壓接后，外面再塑壓絕緣體或外加金屬殼體等，以線束捆扎形成連接電路的組件。線束產業鏈包括電線電纜、連接器、加工設備、線束制造和下游應用產業，線束應用非常廣泛，可用在汽車、家用電器、計算機和通訊設備、各種電子儀器儀表等方面，車身線束連接整個車身，大體形狀呈H形。

汽車線束三維布局設計的基本原則
汽車線束是汽車電路的網絡主體，沒有線束也就不存在汽車電路。隨著人們對汽車的安全性、舒適性、經濟性和排放性要求的提高，汽車上的電器配置、功能也越來越多，所以連接各個電器件的線束也越來越復雜，成為當代汽車故障的多發環節，也因此在汽車設計和生產制造中受到越來越多的關注。如何提高汽車線束的綜合性能成為關注的焦點。在汽車線束的整體設計中，三維布局是前提。

線束的走向布局及分段，是根據車身鈑金的具體情況，結合全車電器件的分布綜合來考慮的。線束的走向分段不可拘泥某種形式，而是要在車身鈑金能夠滿足線束布置的前提下，從整車電氣角度來考慮其分布走向。

在線束設計時需要考慮如下幾點：

①所有線束的插接件應該布置在手可以觸及的地方?；蚝?jiǎn)單拆卸一些零部件后。可以觸及插接件；

②對于只能用一只手插拔的插接件，另一端插接件應該固定在車身上；

③同一部位的插接件應該應用顏色、大小、內部定位等方法，防止錯裝；

④插接件末端的線束應該預留一定的長度，以便于插接件的插拔，對于開關端的線束建議預留80～100mm，儀表、音響、空調面板等維修率比較高的電器件。其后端線束預留到可以容易插拔的長度；

⑤熔斷絲盒的線束要留有足夠的余量，以便于熔斷絲盒的拆卸。

不僅僅是要從線材的選擇上來做(如采用雙絞線、屏蔽線等)，更要從線束的布線走向上來考慮。如某些歐系的蓄電池后置行李廂的車型，因?yàn)橐獙㈦娏鱾鬏斀o發動機艙電氣盒及起動機，所以會有一根縱貫全車的大線徑導線，時刻通以較強電流。這個時候，如果還是按照傳統布線，將此大電流導線與其他信號線不加以區別一并放在同一束線中，勢必會對信號線產生干擾，所以通常會將此大電流導線單獨布置走向，并與普通線束留出足夠遠的距離，同時要求鈑金做出一條凹槽以盛放導線，并可起到一定電磁屏蔽作用。雖然如此處理會增加成本?？墒沁@成本是必要的。

線束開發過程中3D設計的一些基本原則，需要在實際設計中靈活運用；待在設計完畢做出樣品后，需要用一系列的測試來驗證(包括試驗室的測試和實車道路測試等)，以確保設計的可靠性。

汽車電路上，不同用途的電線，用不同的顏色加以區分，以便于汽車電路的安裝與檢修。因此，汽車電線的顏色類別也很多。常用的汽車電線類型及型號有QVR/QVR-105；德標汽車線FLRY11Y/FLR4G11Y、FLRY-A、FLRY-B、FLRYK-A、FLRYK-B、FLRYW-A、FLRYW-B；美標汽車線GTE、GPT、GXL、SXL、TWE、TWP、TXL；日標汽車線AV、AVS、AVSS、AVX/AEX。日標汽車電線導線的特點是薄皮絕緣，柔韌性較好； 德標汽車電線導線絕緣皮更薄，柔韌性好；美標汽車電線導線絕緣皮一般為熱塑性或熱固性彈性體，還有經過輻照工藝加工的?？筛鶕?jù)用戶的需求和不同的工作環境選取適當類型的導線。

汽車線束作為汽車重要的組成部分，你了解過嗎？隨著時代的發展，汽車成為了我們?nèi)粘Ｉ钪斜夭豢缮俚慕煌üぞ?，截?015年底，我國機動車保有量2.79億，平均每百戶有31輛私家車，這個數字說明汽車在不斷的普及。現在市場上各類汽車品牌層出不窮，國產車、合資車的技術也是在不斷的更新，品質得到了很多提升。汽車線束是汽車配件中非常重要的角色，保證汽車電路保持正常的運行。隨著人們對舒適性、經濟性、安全性要求的提高，汽車上的電子產品種類也在不斷增加，因此，汽車線束的需求量也在同比上漲，對汽車線束的技術性能要求也是更為嚴格，以滿足汽車市場的需求！
